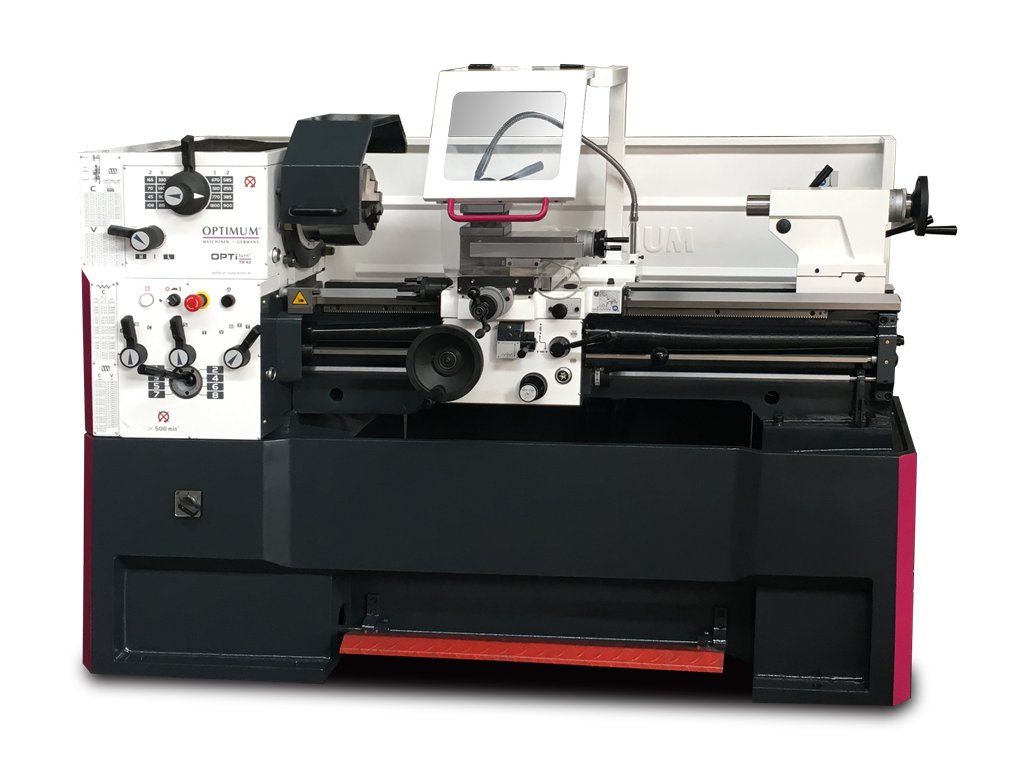

Soustruh OPTIturn TH 4210
Kód: 3462050Související produkty
Detailní popis produktu
Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.
- Kalené a broušené vodicí dráhy lože
- Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
- Zaručená házivost čela vřetene <0,015 mm
- Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
- Pravý / levý chod lze přepnout na podélném suportu
- Centrální jednotka mazání v podélném suportu
- Podstavec a lože soustruhu odlity z jednoho kusu litiny
- Ochranný kryt vodícího šroubu
- Nožní brzda pro nouzové zastavení
- Bezpečnostní ruční kola v ose X a Z
- Koník lze přestavit o ± 10 mm pro soustružení kuželů
- Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Doplňkové parametry
| Kategorie: | Klasické soustruhy |
|---|---|
| Hmotnost: | 1160 kg |
| EAN: | 4030635033339 |
| Délka můstku: | 260 mm |
| Elektrické připojení: | 400 V |
| Kužel pinoly koníka: | MK4 |
| Kužel vřetena: | MK6 |
| Max. posuv nožového suportu: | 140 mm |
| Max. posuv příčného suportu: | 230 mm |
| Max. točný průměr bez můstku: | 590 mm |
| Max. točný průměr nad ložem: | 420 mm |
| Max. výška upnutí nožového držáku: | max. výška upnutí mm |
| Otáčky: | 45–1800ot/min |
| Otáčky - provedení Vario: | 10–2500ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 16 |
| Posuv podélný: | 0,05 –1,7 mm/ot. (17 ) |
| Posuv příčný: | 0,025 –0,85 mm/ot. (17 ) |
| Průchod vřetene: | 52 mm |
| Průměr pinoly: | 50 mm |
| Příkon: | 4,6 kW |
| Rozměry (š × v × h): | 2025×1375×915 mm |
| Šířka lože: | 250 mm |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 6 |
| Výška hrotu: | 210 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Závit metrický: | 0,2 – 14 mm/ot. (39 ) |
| Závit modulový: | 0,3 –3,5 M.P. (18 ) |
| Závit palcový: | 72 – 2 záv./1“ (45 ) |
| Závit trapézový: | 8 –44 D.P. (21 ) |
| Zdvih pinoly: | 120 mm |
